Anlagenbausatz N - 9051 - "Eifelland"

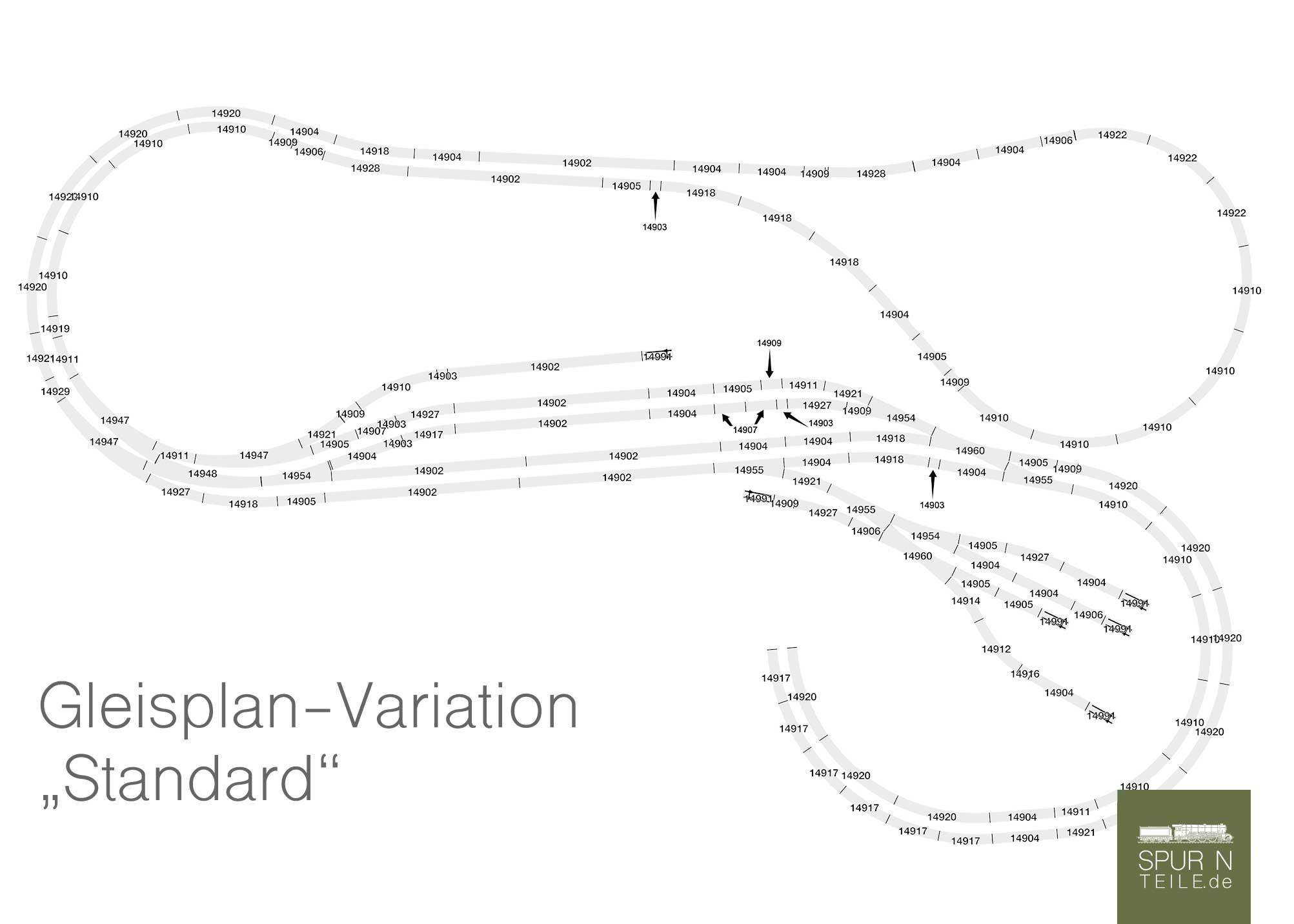

Eiffelland bietet alles im Kleinformat. Eine Paradestrecke, einen Bahnhof für Züge bis 75 cm, einen kleinen Industriehof und natürlich auch die äußerst attraktive doppelgleiseige Schaustrecke am Ausläufer des L's. Grundsätzlich ist die Anlage als Hundeknochen konzipiert, kann aber auch durch den Einsatz von Weichen im Bahnhofsbereich noch lebendiger gestaltet werden. in diesem Fall (siehe Gleisplan) ist die Verwendung von zwei Kehrschleifenmodulen notwendig. Im großen Schattenbahnhof findet ausreichend Rollmaterial seinen Platz.
Technische Daten
Technische Daten
- Länge: 200 cm
- Breite inkl. "L-Ausschnitt": 119 cm
- Schenkeltiefe jeweils: 80 cm
- Material: 6 mm Buchensperrholz
- Steigungen: max 3%
- Rmin: R2 im Schattenbereich
- Schattenbahnhof: 5 Gleise
- Nutzbare Gleislänge Bhf ca. 75cm.
- Für den Betrieb werden zwei Kehrschleifenmodule empfohlen.

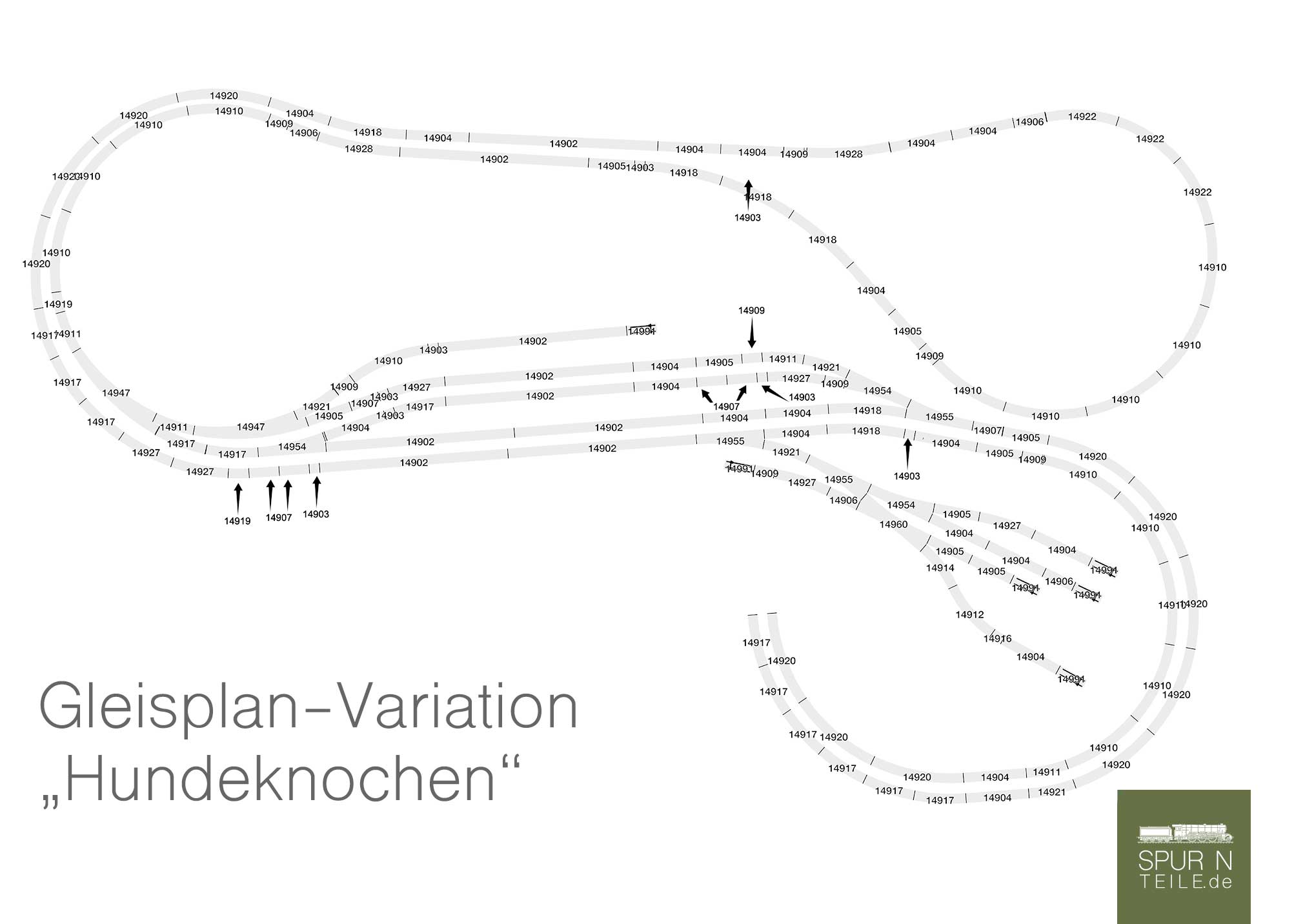

- Ein Bau ist auch ohne Kehrschleifenmodule möglich, jedoch entfallen die Querungen im Bahnhofsbereich in diesem Fall. Die Anlage fungiert dann als "Hundeknochen".
- Lieferumfang: Vorgefertigte Holzplatten zum einfachen Zusammenbau der Landschaft.
- Inklusive ausführlicher, bebilderter Aufbauanleitung.
Sie können selbst einen alternativen Gleisplan erarbeiten oder anderes Gleismaterial verwenden, die Anlage ist jedoch ausdrücklich für das Minitrix-Gleissytem konstruiert.
Stückliste Minitrix
| 20x | Tr14902 | Gerades Gleis Länge 312.6 mm |
| 14x | Tr14903 | Gerades Gleis Länge 17.2 mm |
| 36x | Tr14904 | Gerades Gleis Länge 104.2 mm |
| 18x | Tr14905 | Gerades Gleis Länge 76.3 mm |
| 10x | Tr14906 | Gerades Gleis Länge 54.2 mm |
| 7x | Tr14907 | Gerades Gleis Länge 50 mm |
| 5x | Tr14908 | Gerades Gleis Länge 27.9 mm |
| 15x | Tr14909 | Gerades Gleis Länge 33.6 mm |
| 1x | Tr14912 | Gebogenes Gleis 30° R2= 194.6 mm |
| 1x | Tr14914 | Gebogenes Gleis 24° R2= 194.6 mm |
| 3x | Tr14916 | Gebogenes Gleis 6° R1= 194.6 mm |
| 1x | Tr14916 | Gebogenes Gleis 6° R2= 228.2 mm |
| 14x | Tr14922 | Gebogenes Gleis 30° R2= 228.2 mm |
| 35x | Tr14910 | Gebogenes Gleis 30° R2a= 261.8 mm |
| 9x | Tr14911 | Gebogenes Gleis 15° R2a= 261.8 mm |
| 18x | Tr14920 | Gebogenes Gleis 30° R2b= 295.4 mm |
| 1x | Tr14919 | Gebogenes Gleis 7,5° R2a= 261.8 mm |
| 1x | Tr14929 | Gebogenes Gleis 7,5° R2b= 295.4 mm |
| 11x | Tr14921 | Gebogenes Gleis 15° R2b= 295.4 mm |
| 34x | Tr14917 | Gebogenes Gleis 15° R3= 329.0 mm |
| 17x | Tr14927 | Gebogenes Gleis 15° R4= 362.6 mm |
| 12x | Tr14918 | Gebogenes Gleis 15° R5= 492.6 mm |
| 3x | Tr14928 | Gebogenes Gleis 15° R6= 526.2 mm |
| 7x | Tr14954 | Weiche links R4-15° |
| 7x | Tr14955 | Weiche rechts R4-15° |
| 1x | Tr14960 | El. Doppel- Kreuzungs-Weiche R4-15° |
| 3x | Tr14947 | Bogenweiche R3-R4 links |
| 1x | Tr14947 | Bogenweiche R3-R4 rechts |
| 6x | Tr14991 | Prellbockgleis nach Wahl |
- Aufbauanleitung Spur N Eifelland (2.01 MB)
